LSK57 സീരീസ് CNC മുകളിലേക്ക് വലിക്കുന്ന തരം ഇന്റേണൽ ഹാർഡ് ബ്രോച്ചിംഗ് മെഷീൻ

ഈ ഉൽപ്പന്നം മൃദുവായതും കഠിനവുമായ വസ്തുക്കൾക്കായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന ഒരു മെക്കാനിക്കൽ ഹൈ-സ്പീഡ് CNC ബ്രോച്ചിംഗ് മെഷീനാണ്. പ്രീഹീറ്റ് ട്രീറ്റ്‌മെന്റിനും പോസ്റ്റ്-ഹീറ്റ് ട്രീറ്റ്‌മെന്റ് മെഷീനിംഗിനുമുള്ള ഉയർന്ന കൃത്യത, ഉയർന്ന കാര്യക്ഷമത, ഉയർന്ന സ്ഥിരതയുള്ള ആന്തരിക ഗിയർ പ്രോസസ്സിംഗ് ഉപകരണമാണിത്. HRC 62 വരെ കാഠിന്യമുള്ള പോസ്റ്റ്-ഹീറ്റ് ട്രീറ്റ്‌മെന്റ് ഗിയറുകൾ ബ്രോച്ച് ചെയ്യാൻ കഴിവുള്ളതാണ്. പുതിയ ഊർജ്ജം, ഹ്യൂമനോയിഡ് റോബോട്ടിക്‌സ്, പ്ലാനറ്ററി ഗിയർബോക്‌സുകൾ, നിർമ്മാണ യന്ത്രങ്ങൾ എന്നിവയുൾപ്പെടെയുള്ള വ്യവസായങ്ങളിൽ വ്യാപകമായി പ്രയോഗിക്കുന്നു.

ചിത്രം -1

അന്വേഷണ

സാങ്കേതിക പ്രതീകങ്ങൾ

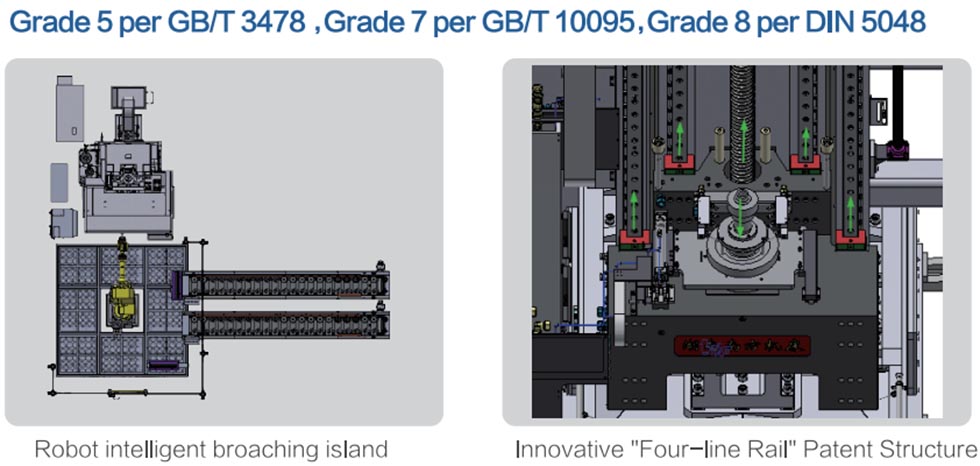

ചിത്രം -2

പ്രധാന സവിശേഷതകൾ

1. താഴ്ന്ന മറിഞ്ഞുവീഴൽ നിമിഷം

മോഡൽ E ഒരു നാല്-ലീനിയർ-റെയിൽ ലോഡ്-ബെയറിംഗ് ഘടന സ്വീകരിക്കുന്നു, അവിടെ ഒരു ഡ്രൈവിംഗ് സെന്ററും ഒരു ബ്രോച്ചിംഗ് സെന്ററും ഒരേ തലത്തിലുള്ള രണ്ട് ലീനിയർ റെയിലുകളുമായി ചേർന്ന് ഒരു "സ്ഥിരമായ ട്രപസോയിഡൽ ഘടന" ഉണ്ടാക്കുന്നു. ഈ ഡിസൈൻ ഫോഴ്‌സ്-ബെയറിംഗ് ദിശയിൽ ഉയർന്ന സമമിതി ഉറപ്പാക്കുന്നു, പരമ്പരാഗത ബ്രോച്ചിംഗ് മെഷീൻ ഘടനകൾ മൂലമുണ്ടാകുന്ന "ബ്രോച്ചിംഗ് ഓവർടേണിംഗ് മൊമെന്റ്" ഇല്ലാതാക്കുന്നു. പേറ്റന്റ് നമ്പർ: ZL 202010920618. 5.

2. ദീർഘായുസ്സും ഉയർന്ന സ്ഥിരതയും

വലിയ സ്റ്റീൽ ബോളുകൾ, വലിയ വ്യാസം, വലിയ ലെഡ് ഇറക്കുമതി ചെയ്ത ഹെവി-ഡ്യൂട്ടി ബോൾ സ്ക്രൂ അസംബ്ലികൾ; ഉയർന്ന കൃത്യത, ഉയർന്ന കാഠിന്യം എന്നിവയുള്ള ഇറക്കുമതി ചെയ്ത ഹെവി-ഡ്യൂട്ടി റോളർ ലീനിയർ ഗൈഡുകൾ.

3. 80 മി/മിനിറ്റ്, കൃത്യമായ നിയന്ത്രണം, ഉയർന്ന കൃത്യത

ഉയർന്ന പ്രതികരണശേഷിയുള്ള സെർവോ ഡ്രൈവ്+ലാർജ്-ലീഡ് സ്ക്രൂ ഡ്രൈവ്, കുറ്റമറ്റ ബ്രോച്ചിംഗ് കൃത്യത ഉറപ്പാക്കുന്നു. മൃദുവായതും കഠിനവുമായ ബ്രോച്ചിംഗിനിടയിൽ തടസ്സമില്ലാതെ മാറുന്നതിലൂടെ പരമാവധി 80 മീറ്റർ/മിനിറ്റ് ബ്രോച്ചിംഗ് വേഗത കൈവരിക്കുന്നു.

4. വഴക്കമുള്ളതും വൈവിധ്യമാർന്നതുമായ സ്പേഷ്യൽ ലേഔട്ട്

ഉപഭോക്തൃ ആവശ്യങ്ങൾക്കനുസരിച്ച്, വഴക്കമുള്ളതും വൈവിധ്യപൂർണ്ണവുമായ രീതിയിൽ, വിവിധ തരത്തിലുള്ള ഓട്ടോമേഷൻ ആവശ്യകതകൾ കൈവരിക്കുന്നതിന് ഉപകരണങ്ങൾ ഇഷ്ടാനുസൃതമാക്കാൻ കഴിയും.

5. ഒരു ക്ലിക്ക് ഇന്റലിജന്റ് കൺട്രോൾ

ഇന്റലിജന്റ് സി‌എൻ‌സി സിസ്റ്റം+എംബെഡഡ് പ്രോഗ്രാം+ഹൈലി സെക്കൻഡറി ഡെവലപ്‌മെന്റ്, പാരാമീറ്റർ ഫില്ലിംഗും ഉപയോഗവും, സീറോ പ്രോഗ്രാമിംഗ് പ്രവർത്തനം, സുരക്ഷിതവും കാര്യക്ഷമവുമാണ്.

6. സൗകര്യപ്രദവും പ്രവർത്തിക്കാൻ എളുപ്പവുമാണ്

"സീറോ ഫൗണ്ടേഷൻ" ഉപയോഗിച്ച് ഓപ്പറേറ്റർ മെഷീനിൽ ടൂളിംഗിന്റെ ദ്രുത മാറ്റം, ഓട്ടോമാറ്റിക് പൊസിഷനിംഗ്, പ്രായോഗിക പ്രവർത്തനം.

പ്രകടനം

പുതിയ എനർജി	സാങ്കേതിക പാരാമീറ്റർ പേര്	ഘടകം	LSK5705	എൽഎസ്കെ5710ഇ	എൽഎസ്കെ5715ഇ
പുതിയ എനർജി	സാങ്കേതിക പാരാമീറ്റർ പേര്	ഘടകം	സംഖ്യാ മൂല്യം
1	റേറ്റുചെയ്ത ടെൻസൈൽ ലോഡ്	kN	50	100	150
2	റേറ്റുചെയ്ത യാത്ര	mm	900/1000	1000/1250	1250
3	വലിക്കുന്ന വേഗത (സെർവോ വേഗത നിയന്ത്രണം)	m/മിനിറ്റ്	1 ~ 80	1 ~ 80	1 ~ 80
4	പുള്ളറിന്റെ പരമാവധി നീളം	mm	1050/1150	1200/1400	1400
5	മൊത്തം വൈദ്യുത ശേഷി	kW	ഏകദേശം 40	ഏകദേശം 65	ഏകദേശം 70
6	യന്ത്ര ഉപകരണത്തിന്റെ ആകെ ഭാരം	kg	ഏകദേശം 8000 (സ്ട്രോക്ക് 900)	ഏകദേശം 10500 (സ്ട്രോക്ക് 1250)	ഏകദേശം 11500
7	മെഷീൻ ടൂൾ വർക്ക്‌സ്‌പെയ്‌സ് (നീളം x വീതി x ഉയരം)	mm	3000×2550×3500 (സ്ട്രോക്ക് 900)	3300×3150×3950(സ്ട്രോക്ക് 1250)	3300×3150×3950(സ്ട്രോക്ക് 1250)

സർട്ടിഫിക്കറ്റ്

സാക്ഷപ്പെടുത്തല്

നാഷണൽ യൂണിവേഴ്സിറ്റി ഓഫ് ഡിഫൻസ് ടെക്നോളജി, ഡാലിയൻ യൂണിവേഴ്സിറ്റി ഓഫ് ടെക്നോളജി, ഹുനാൻ യൂണിവേഴ്സിറ്റി, സെൻട്രൽ സൗത്ത് യൂണിവേഴ്സിറ്റി, മറ്റ് പ്രശസ്ത സ്ഥാപനങ്ങൾ എന്നിവയുമായി ഞങ്ങളുടെ ആർ & ഡി ടീം ദീർഘകാല പങ്കാളിത്തം സ്ഥാപിക്കുന്നു. ഹുനാൻ സർവ്വകലാശാലയിലെ ഡോക്ടറൽ വിദ്യാർത്ഥികളുടെ ഗവേഷണ കേന്ദ്രം കൂടിയാണ് യുഹുവാൻ, പ്രതിവർഷം 5-9 പേറ്റന്റുകൾ നേടുക.

കിട്ടിയിട്ടുണ്ട്36 അനുബന്ധ പേറ്റന്റുകൾ

2005-ൽ അന്താരാഷ്ട്ര നിലവാരമുള്ള ഉൽപ്പന്നങ്ങളുടെ സർട്ടിഫിക്കറ്റ്

കഴിഞ്ഞുISO9001 : 2000 അന്താരാഷ്ട്ര നിലവാരമുള്ള സിസ്റ്റം സർട്ടിഫിക്കേഷൻ, കോർപ്പറേറ്റ് ഉൽപ്പന്ന മാനദണ്ഡങ്ങൾ സ്ഥാപിച്ചിട്ടുണ്ട്
